集裝箱模塊化組合房屋技術規程(5)
2013年8月10日
③ 局部大空間組合：
當集裝箱房屋首層或局部有較大空間需要時，可采用集裝箱模塊與框架組合（圖 4.2.2-2）。

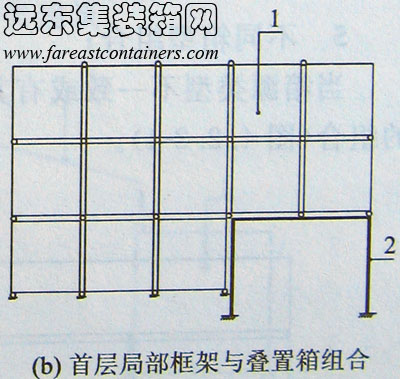

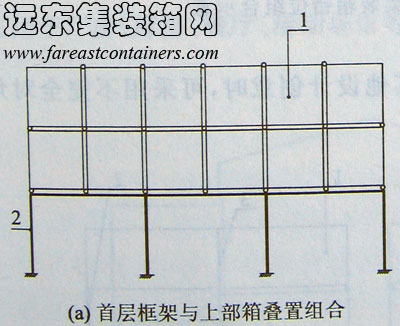

圖 4.2.2-2 箱模塊與框架組合示意
1-基本模塊；2-框架
④ 錯位組合：
集裝箱豎向錯位組合，可取得部分較大空間并節省用箱(圖 4.2.2-3)。

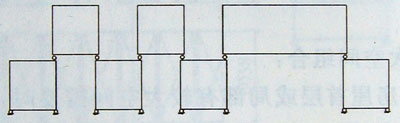

圖 4.2.2-3 集裝箱錯位組合示意
⑤ 不同箱型組合：
當箱源類型不一致或有其他設計創意時，可采用不完全對角的組合（圖 4.2.2-4）。

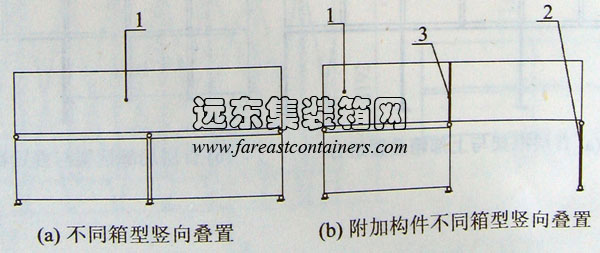

圖 4.2.2-4 不同箱型組合示意
l-集裝箱模塊；2-單片框架或框架支撐；3-暗柱（必要時設）
⑥ 局部懸挑：
因造型或使用需要，部分集裝箱可從組合中挑出，但應滿足本規程第8.1.5條的要求（圖 4.2.2-5）。

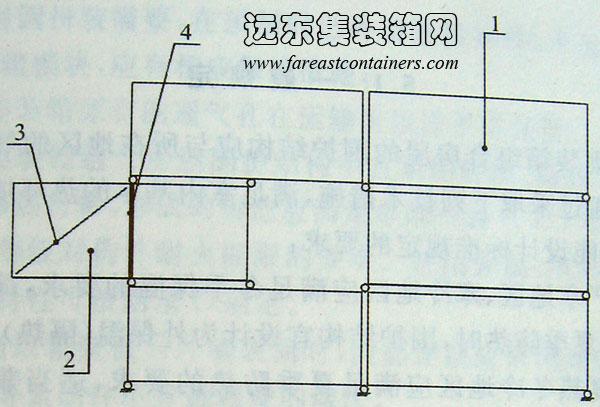

圖 4.2.2-5 集裝箱的挑出示意
1-集裝箱模塊；2-挑出的集裝箱模塊；3-支撐（必要時設）；4-暗柱（必要時設）
⑦ 支撐體組合：
以箱體為支撐體的組合布置，可以取得較大空間（圖 4.2.2-6），可用于廠房、庫房、餐廳、活動場館等類建筑。

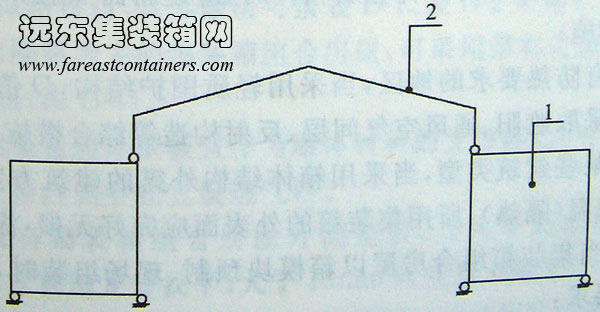

圖 4.2.2-6 集裝箱為支撐體的房屋示意
1-集裝箱模塊；2-屋架或門式剛架
