集裝箱模塊化組合房屋技術規程(4)

2013年8月4日

4.2 模塊組合

4.2.1 集裝箱房屋模塊應在箱體尺寸范圍內，按使用功能要求合理地進行空間設計，其基本模塊單元可按表 4.2.1采用，集裝箱居住、辦公模塊設計可按附錄 B的示例確定。

4.2.2 集裝箱模塊組合可采用下列典型布置方式：

① 獨立使用或簡單組合：

單個集裝箱獨立使用或簡單組合，具有功能獨立性，可用于營地式單層房屋（表 4.2.1）。

表 4.2.1 集裝箱基本模塊

類別	20英尺集裝箱		40英尺集裝箱
單箱模塊
組合箱模塊	局部或斷續連通
	連續連通

② 廊式組合：

箱模塊豎向疊置，平面組合為廊式房屋，通過內（外）廊連接成為整體，并配置設備系統。可用于宿舍、旅館、住宅、辦公等多層建筑（圖 4.2.2-1）。

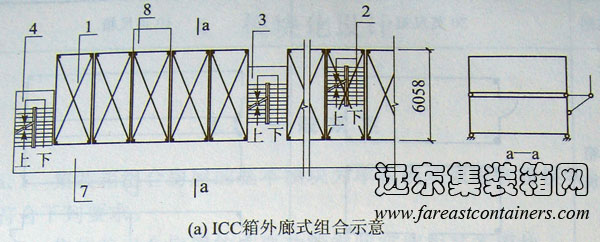

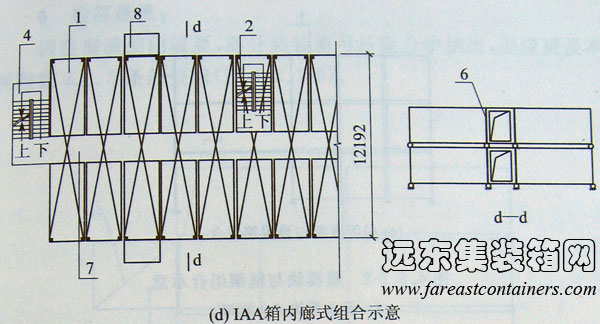

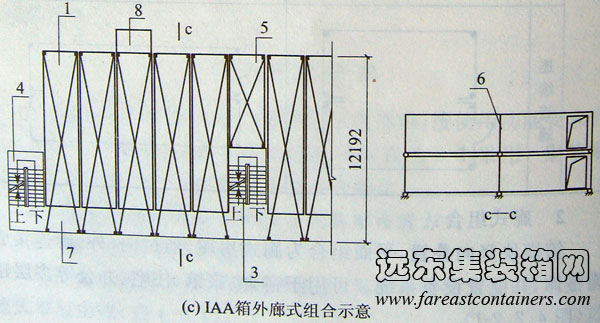

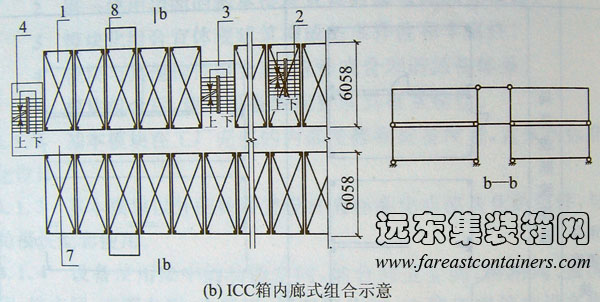

圖 4.2.2-1 集裝箱廊式組合示意

1-基本模塊；2-箱內預制樓梯；3-構件組裝樓梯；4-外裝鋼樓梯；

5-調整箱 ICC；6-暗柱（必要時設）；7-走廊；8-陽臺
