模塊化建筑空間設計的發展研究(4)
2013年7月8日
1.2 模塊豐富的組合方式
模塊組合簡單快捷，但并非與單調同義。分析現有模塊化建筑實例，可以看到模塊的組合方式千變萬化，不勝枚舉?？瓷先ミ@是個很復雜的建筑學問題，但我們可以從設計的角度把問題簡化，其方法就是：可以認為模塊化建筑中所有模塊的組合，都可以用兩個模塊之間的關系來表達。
根據兩個模塊在不同水平面的關系，有如下基本組合方式：
1.兩個模塊之間有一種組合關系，即在模塊組合后抽取相接觸的面，從而形成一個更大的模塊(圖2-3)；
圖2-3 模塊的組合關系
2.除此之外，如果不考慮模塊接觸后產生的變化，又有如下組合。兩個模塊在同一個水平面上：并列、錯動、連續、旋轉；兩個模塊不在同一水平面上：重疊、滑動、交疊、豎立(圖2-4)；

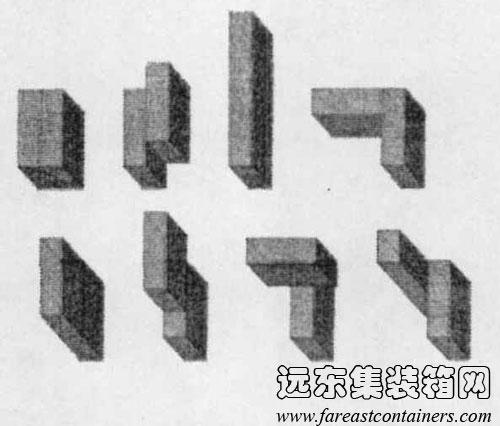

圖2-4 模塊的組合
3.重新將一些基本組合，重復利用組合規律構筑一些新的形態，試圖發現其中一些轉化成建筑或具有建筑功能空間的可能性，最簡單的三種形態有：線性形態、院落形態、巨型形態(圖2-5)。
圖2-5 盒子組合的三種形態
1.3 模塊化建筑多變的空間
模塊化建筑的空間包含有模塊內空間和由模塊和附加結構與構件圍合而生成的附加空間。
模塊內空間：主要考慮內部的隔斷與內部的體量之間的關系。
1.獨立的體量對空間的劃分；
2.獨立的隔斷對空間的劃分；
3.隔斷延續體量對空間的劃分；
4.隔斷對體量劃分的子空間進行重新劃分(圖2-6)。
圖2-6 模塊內部隔斷與體量間的關系
附加空間：根據模塊與附加結構(柱)、附加構件(陽臺、屋頂等)、模塊組合等元素定義得到如下類型：簡單類型、復雜類型、特殊類型，即兩個不相接觸的模塊所定義的空間(圖2-7)。

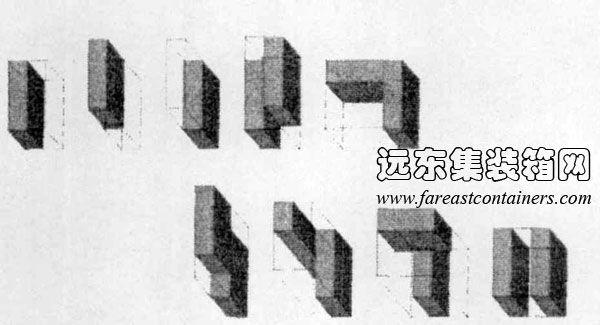

圖2-7 模塊組合類型
附加空間的圍合：附加空間由于定義它的元素不同，而這些元素本身由于結構方式，材料等的不同對這個空間產生的圍合度就不同。因此，附加空間有可能是半圍合(灰空間)或是全圍合。
1.4 模塊化建筑的結構體系
由于模塊本身也是一個結構單元，因此，模塊化建筑的結構體系就是模塊、附加結構與附加構件之間的關系。由此可以得到四種大的結構體系：
1.模塊自支撐，無附加結構；
2.模塊支撐附加構件，這里面又可以細分成模塊獨立支撐附加構件和模塊與附加結構共同支撐附加構件；
3.附加結構支撐模塊，包括基座支撐，核心筒支撐和框架支撐；
4.模塊自支撐，附加結構獨立支撐附加構件(圖2-8)。
圖2-8 模塊四種結構體系
